Обзор манипуляторов для загрузки-разгрузки металла на рабочий стол
17.08.2023
HL предлагает инновационные решения, которые помогают сократить время цикла обработки, улучшить качество продукции и минимизировать трудозатраты. Комплексные системы автоматизации от HL – это умная производственная среда, в которой в одну цепочку включены станки, модульные компоненты, интегрированное ПО и все остальное.
В данной статье мы поговорим о ключевом компоненте, который используется в каждой системе автоматизации – это манипуляторы загрузки/разгрузки металла.
Манипуляторы подачи и разгрузки металла позволяют быстро, надежно и точно перемещать листовой металл в зону резки и разгружать уже готовые детали в сортировочные блоки.
В зависимости от комплектации автоматизации системы манипуляторов могут применяться в совершенно различных видах и конфигурациях:
Серия промышленной автоматизации ALU предполагает интегрирование от двух и более машин лазерной резки. Здесь уже применяются отдельные манипуляторы для каждой задачи.
В зависимости от толщины и габаритов металла, загрузочные манипуляторы бывают нескольких видов:
Когда на производстве стоят высокие стандарты и требования к поверхности деталей опционально можно использовать специальный вилочный манипулятор для более бережного захвата и защиты заготовок от царапин HL разработал специальные конвеерные ремни, которые установлены на каждом «зубе» манипулятора.
В итоге исключается скольжение металлических поверхностей друг о друга, смягчаются ударные нагрузки, предотвращаются царапины на поверхности.
Также, в представленном ассортименте есть интеллектуальный роботизированный манипулятор рука-робот для достижения полностью автоматической сортировки, погрузки и укладки металла как в зону резки, так и выгрузки готовых изделий на поддоны, что является более эффективным и автоматизированным способом работы на станке.
Таким образом, HL, имея богатый опыт использования систем промышленной автоматизации, готов подобрать оптимальное решение именно для вашего предприятия.
В данной статье мы поговорим о ключевом компоненте, который используется в каждой системе автоматизации – это манипуляторы загрузки/разгрузки металла.
Манипуляторы подачи и разгрузки металла позволяют быстро, надежно и точно перемещать листовой металл в зону резки и разгружать уже готовые детали в сортировочные блоки.
В зависимости от комплектации автоматизации системы манипуляторов могут применяться в совершенно различных видах и конфигурациях:
- Совмещенный манипулятор загрузки/разгрузки металла
- Загрузочный вакуумный манипулятор с присосками
- Разгрузочный манипулятор вилка - «решетчатого типа»

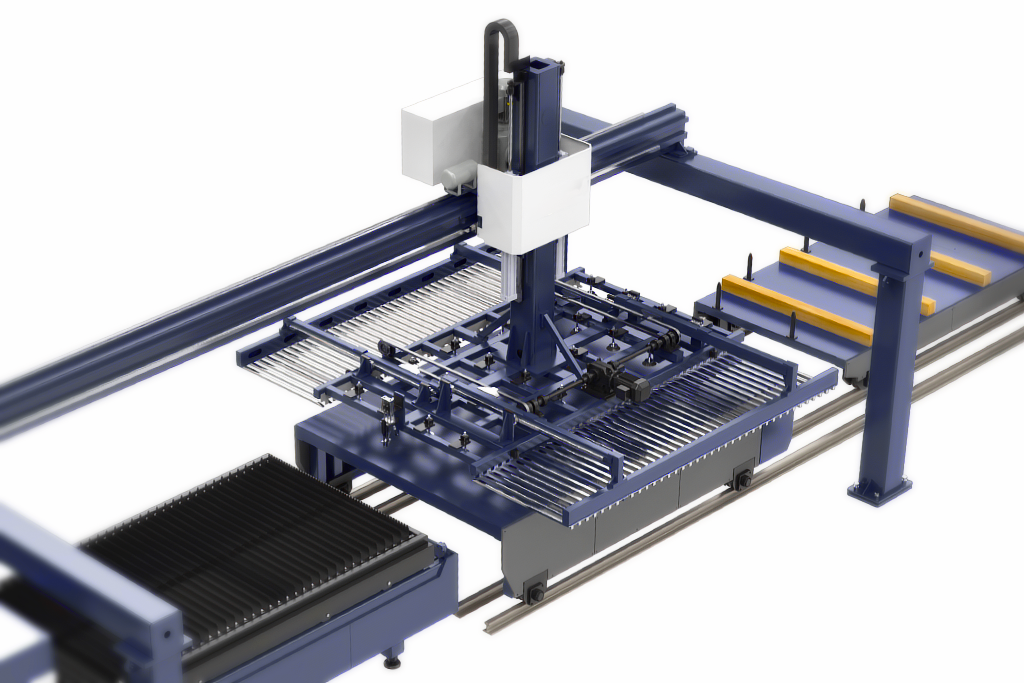

Совмещенный манипулятор
В системе автоматизации серии SLU для единичного станка чаще всего применяется совмещенный манипулятор. При загрузке используется система с вакуумными присосками. Благодаря оснащению вибро-устройством происходит быстрое разделение листов и эффективная система подачи в зону резки. Система оснащена высокоточным измерителем толщины листа, для предотвращения захвата сразу нескольких листов. Для разгрузки заготовок используется манипулятор вилка, «решетчатого типа» при этом, когда идет загрузка металла в зону резки, система отодвигает свои решетчатые компоненты в стороны, для предотвращения столкновения. Данный интегрированный совмещенный манипулятор используются для листов толщиной до 6 мм и имеет максимальную вертикальную скорость до 8 м/мин, максимальную горизонтальную скорость перемещения механизма балки до 40 м/мин.Серия промышленной автоматизации ALU предполагает интегрирование от двух и более машин лазерной резки. Здесь уже применяются отдельные манипуляторы для каждой задачи.

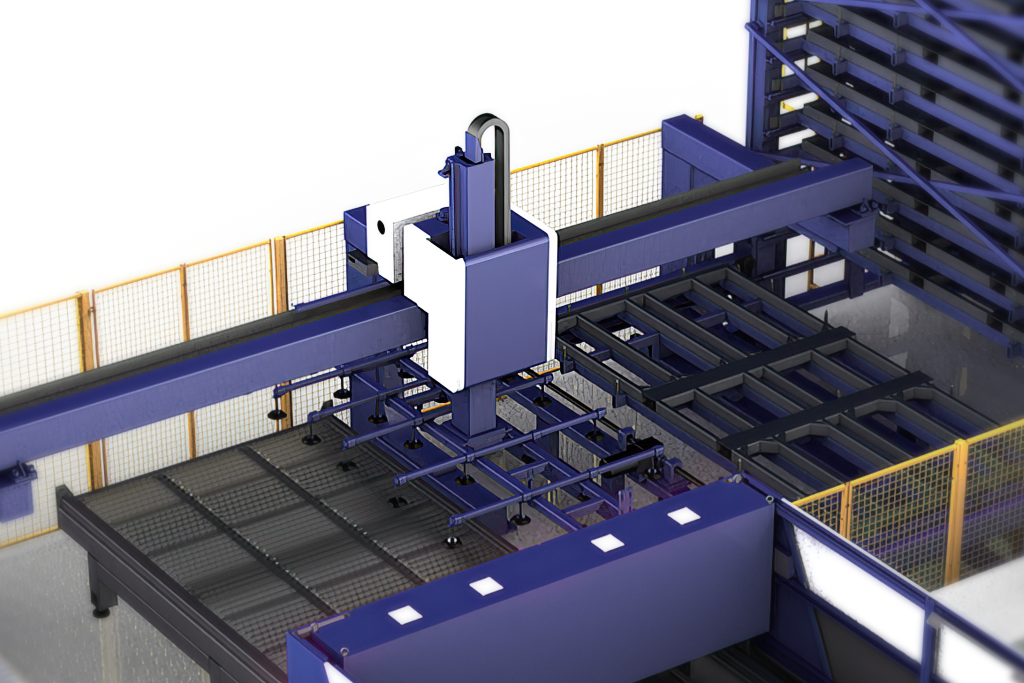

Загрузочный вакуумный манипулятор с присосками
Манипулятор загрузки имеет запатентованную систему вакуумного захвата, которая надежно перемещает листовой материал в зону обработки. Полностью исключен захват двойного листа путем постоянного мониторинга встроенного датчика контроля толщины. Предотвращено падение листа в результате отключения электричества или разгерметизации. Присоски бережно захватывает листы без каких-либо царапин. Скоординированный процесс и управление каждой присосок отдельно.В зависимости от толщины и габаритов металла, загрузочные манипуляторы бывают нескольких видов:
- Манипулятор балочного типа подходит для форматов листов размером 3х1,5 и 4х2 м и толщиной листа до 6 мм. Максимальная скорость подъёма и опускания данного манипулятора 10 м/мин, а максимальная горизонтальная скорость механизма до 60 м/мин.
- Манипулятор типа «ферма» предназначен для загрузки листов уже больших форматов и подходит для таких размеров как, 6х2 м, 6х2,5 м, 8х2 м, 8х2,5 и более. А также для толщины листа от 6 мм и выше. Оснащен 6-кратным коэффициентом безопасности, независимым контролем вакуума для каждой присоски, а также гибкой адаптацией к листам различных размеров. Максимальная вертикальная скорость манипулятора 6 м/мин, Максимальная горизонтальная скорость механизма 40 м/мин

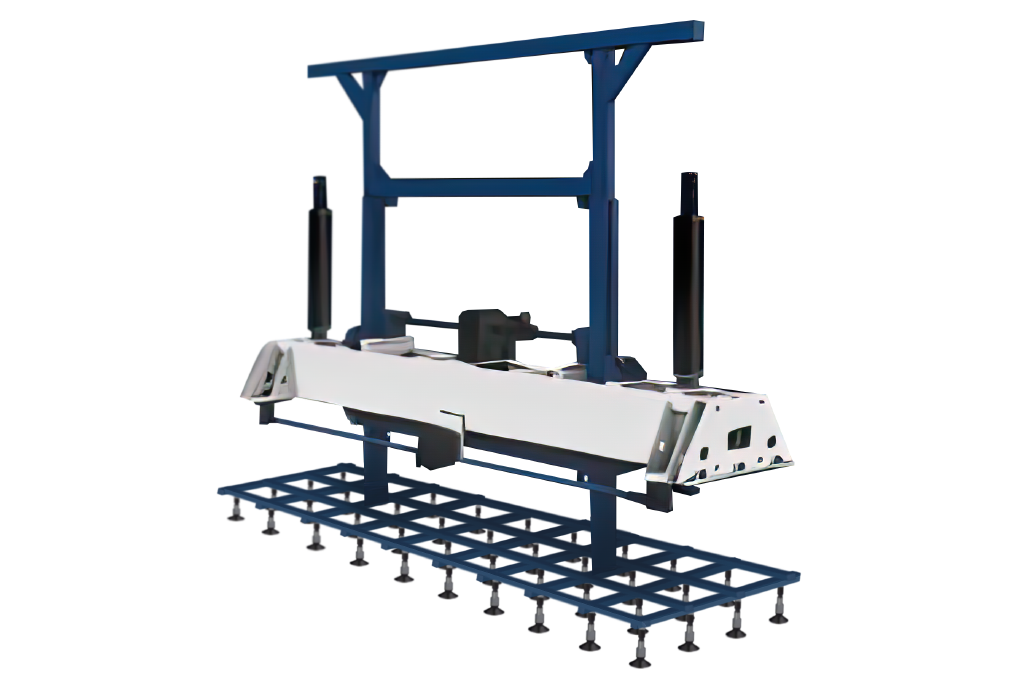

Разгрузочный манипулятор вилка - «решетчатого типа»
Для выгрузки заготовок используется манипулятор вилка «решетчатого типа». Так же, как и загрузочный манипулятор, разгрузочный компонент подбирается индивидуально под каждую систему автоматизации и зависит от таких факторов как, сколько лазерных станков на производственной линии, какой размер металла используется, какая толщина. Исходя из этого, HL предлагает разнообразные модульные компоненты разгрузки. Рассмотрим несколько из них:- Самый простой манипулятор с подвесной балкой, с единой решетчатой системой подходит для формата 3х1,5 м и толщиной до 6 мм. Максимальная вертикальная скорость манипулятора 10 м/мин, горизонтальная скорость манипулятора 60 м/мин.

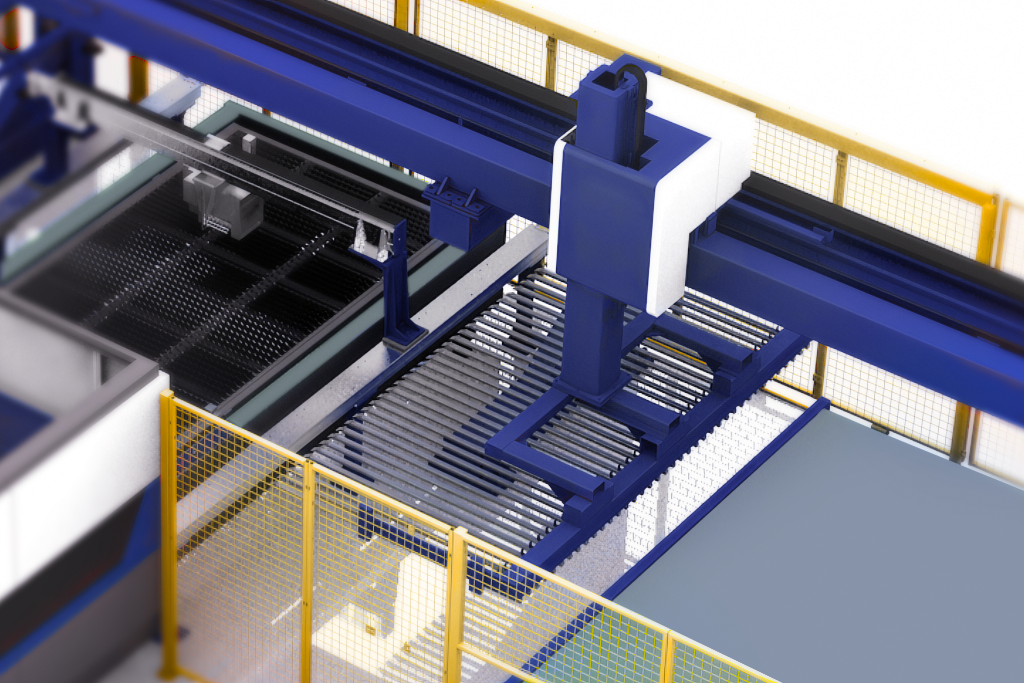

- Манипулятор с подвесной балкой, подъем которого осуществляется с помощью сервопривода имеет большую грузоподъемность и комплектуется для станков с размерами рабочей зоны 4х2 м. Обладает более стабильным и надежным методом открытия и закрытия вилки. Максимальная вертикальная скорость манипулятора 10 м/мин, горизонтальная скорость - 60 м/мин.

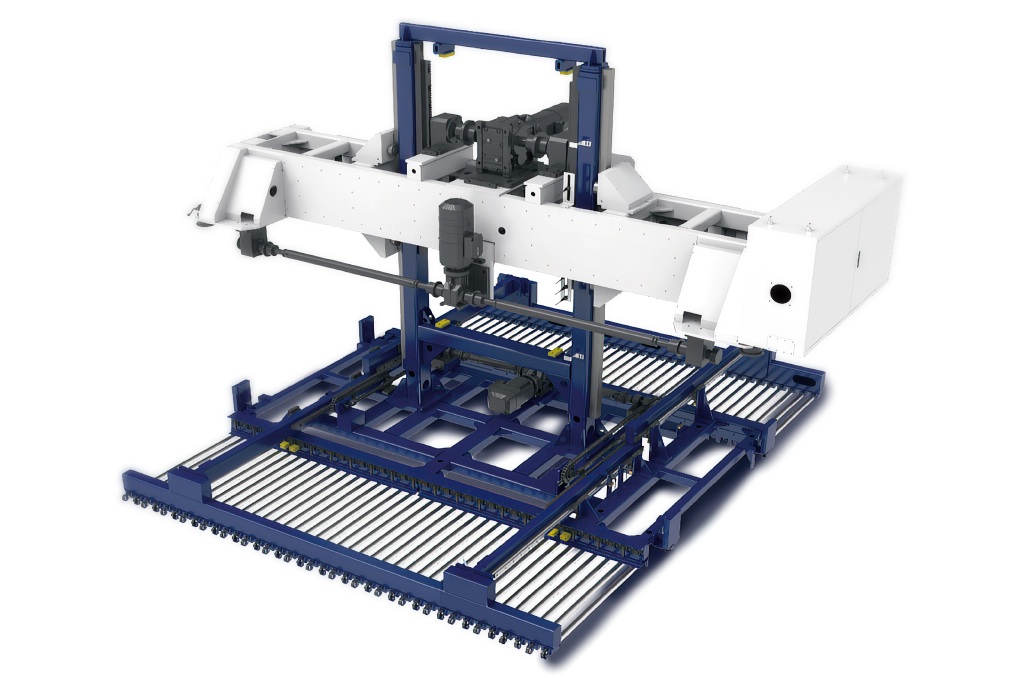

- Манипулятор типа ферма уже применяется для толстых и крупногабаритных листов металла толщиной до 20 мм. Разгрузочный манипулятор обладает повышенной грузоподъемностью и надежной системой открытия/закрытия вилочного механизма и захвата. Максимальная вертикальная скорость манипулятора 6 м/мин. Максимальная горизонтальная скорость манипулятора 40 м/мин.

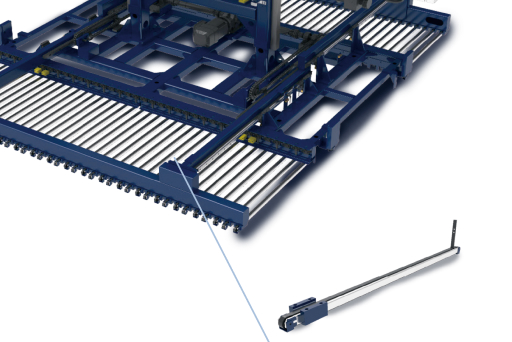

Когда на производстве стоят высокие стандарты и требования к поверхности деталей опционально можно использовать специальный вилочный манипулятор для более бережного захвата и защиты заготовок от царапин HL разработал специальные конвеерные ремни, которые установлены на каждом «зубе» манипулятора.
В итоге исключается скольжение металлических поверхностей друг о друга, смягчаются ударные нагрузки, предотвращаются царапины на поверхности.

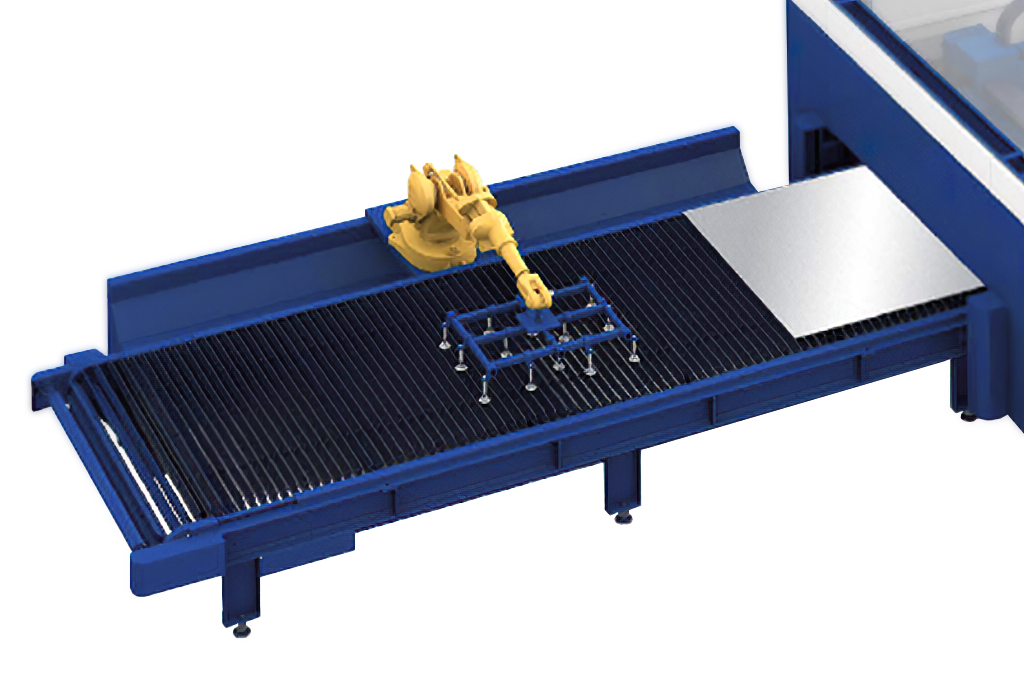

Также, в представленном ассортименте есть интеллектуальный роботизированный манипулятор рука-робот для достижения полностью автоматической сортировки, погрузки и укладки металла как в зону резки, так и выгрузки готовых изделий на поддоны, что является более эффективным и автоматизированным способом работы на станке.
Таким образом, HL, имея богатый опыт использования систем промышленной автоматизации, готов подобрать оптимальное решение именно для вашего предприятия.
